树莓派4的电源接口USB Type-C有缺陷对部分电源无法兼容

经历了去年的跳票之后,今年终于等到了树莓派4的发布,但这次树莓派4真的出现一个非常低级的错误,这种错误在前三代树莓派上从没有发生过的。 就是树莓派4的电源USB TYPE-C接口因为在电路模块少了一个电阻,从而导致有部分的充电器无法通用于树莓派供电。像以前的几代树莓派,随便拿一个手机充电器都可以随时开启树莓派。虽然这次树莓派在性能上面有非常大的飞跃,甚至用官方的话说可以达到一台PC级电脑的处理能力。但最好的性能如果出现设计缺陷,还是非常遗憾的。这次设计缺陷的发现是一位树莓派爱好者Tyler在开发树莓派时,给树莓派接入电源竟然启动不了,但是使用官方的电源派件却没问题。刚开始还以为是自己的电源坏了,但是经过仔细比对和实验发现。因为电源电路少了一个CC电阻而导致,随机这位开发这想树莓派基金会反应。
树莓派4的电源接口USB Type-C有缺陷对部分电源无法兼容

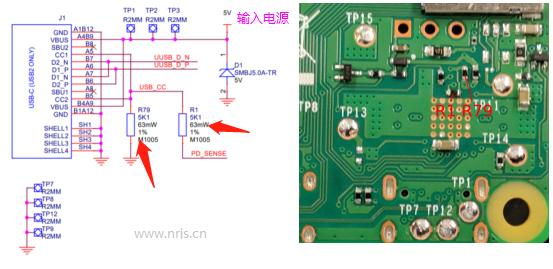

有一些网友根据基金会公布的树莓派4电路图分析,很有可能是因为它少用了一个CC电阻器,从而使树莓派4 USB-C端口上的两个"CC" 插脚本应该都有自己的 5.1K 欧姆电阻器,所以这个设计缺陷最终导致它们只能共享单一的电阻器,让树莓派4在供电上面出现问题,破坏了与许多USB-C充电器的兼容性。这个星期Raspberry Pi基金会也确认了Raspberry Pi 4的USB-C接口确实存在设计缺陷,无法兼容所有Type-C数据线,从而无法正常启动树莓派。如果这个时候通过自己的电源和数据线无法启动树莓派的话建议采用官方支持的数据线,我们牛人技术也整理了一些经过测试可以正常使用的树莓派电源线。具体如下;
1)华为P30手机TPYE-C
2)华为荣耀TPYE-C
3)VIVO电源线
4)小米TYPE-C电源线
5)部分新款主流手机TYPE-C电源线
(持续检测更新中)



虽然设计缺陷出现在电源这么关键的部件上但据树莓派基金会证实这个设计缺陷不会损坏Raspberry Pi 4,也不存在火灾隐患,只是在给树莓派选择电源时会不太方便对市面上的现有充电器兼容性不佳而已。但是树莓派创始人Eben Upton则表示在之后新出来的树莓派电路板将会修复这一缺陷,但现有用户只能采用变通的方法了。这一次由于树莓派4的电源电路设计缺陷,导致它不支持电子标记连接线让用电器和充电器无法有效的沟通,从而使得Apple的Type-C数据线或者Google Pixel 3的数据线,还有部分三星的Type-C,以及OPPO的手机充电线等这些设备会被错误地识别从而无法给树莓派正常的供电。
树莓派4的电源接口USB Type-C有缺陷对部分电源无法兼容


最后我们再普及下USB-C,它是Mini-USB接口的改进型,在插入用电器时也不需要按照方向来管理。但是它的一些连接线是使用电子标记的也就是说在连接充电后需要识别用电器和电源,有了这些功能也就意味着它们内置了集成芯片,以支持各种不同的设备。例如,我们用快充头给普通手机充电,就会进行手机和快充头的识别。选择适合的充电电流和电压,充电器会自动判断需要输送多大功率的电流确保用电器的正常使用。
